伯努利自清洗過濾器

基礎物理學，特殊工程學

為了提供自動自清洗過濾器，我們利用Daniel Bernoulli在1700年代首次描述的物理學規則設計了這款伯努利自清洗過濾器。伯努利原理說增加流體速度會導致靜壓下降。在伯努利過濾器中，這種壓力下降將過濾器內部濾籃產生“吸入效應”，以便顆?？梢员粵_走。

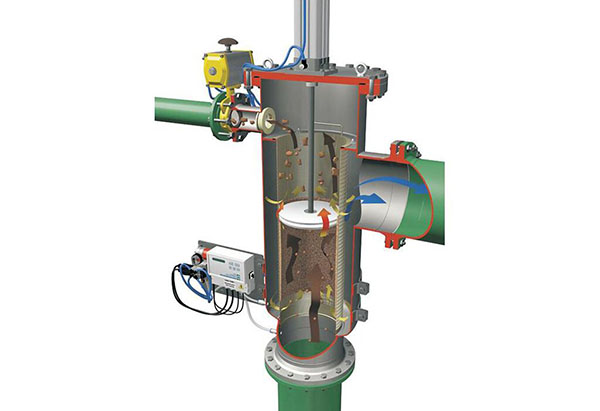

伯努利自動過濾器是一種簡單而有效的過濾器。它由一個包含內部濾籃的殼體組成。濾籃里面是一個平盤式活塞。殼體包括入口和出口及排污口。

過濾器參數：

◇流量范圍大，單臺設備由30到7000立方米/小時

◇過濾精度從0.15毫米到10毫米；

◇壓力等級達到PN25

◇濾芯種類：不銹鋼楔形網/不銹鋼沖孔骨架

優點一覽：

◇與傳統的自清洗過濾器相比，伯努利自清洗過濾器的優點是簡單的設計和非接觸式濾芯清洗的原理。

◇將過濾器簡單地集成到生產過程中，可以在不改變設備的情況下對設備進行持續的運行。

◇由于過濾器與反沖洗過濾器不同，在實際清洗過程中不會使用大氣壓降，因此它是可以在低至0.4bar的工作壓力下使用的自清洗過濾器。

◇元件自動清洗，免維護，大大降低了成本；

◇在自清洗過程中連續過濾

◇可以安裝在任何方向；

◇易于處理，低重量的設計；

◇低清洗流量和較低的損失；

◇由于壓降較低，可節約能源成本。

適用行業：水處理，循環冷卻系統，熱交換器保護，噴嘴保護，壓艙水處理系統等等；

適用流體：湖水，河水，海水，地下水，廢水，工藝用水，冷卻循環水，清洗水等等；

伯努利自清洗原理

1）過濾

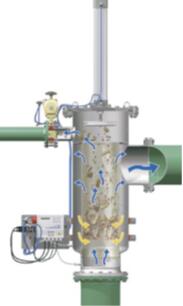

過濾器處于正常過濾階段。根據流體力學的規律，顆粒沉積在過濾器濾芯上，從頂部開始并繼續朝底部蔓延。這個過濾階段的持續時間取決于介質的污染程度。

由于設計和流體力學條件，在此階段過濾器入口區域沒有顆粒沉積。

2）過濾和首次清洗階段

在這個清洗階段，清洗閥打開并產生相對于管道系統中主要系統壓力的壓降。通過這種壓降，較粗且易于清潔的顆粒從濾芯中沖出。 過濾在整個過程中繼續進行，同時通過位于清洗出口管中的閥門來限定清洗流量并對其進行限制。清洗過程通過監測壓差或基于時間的控制算法來觸發。

3）過濾和第二次清洗階段

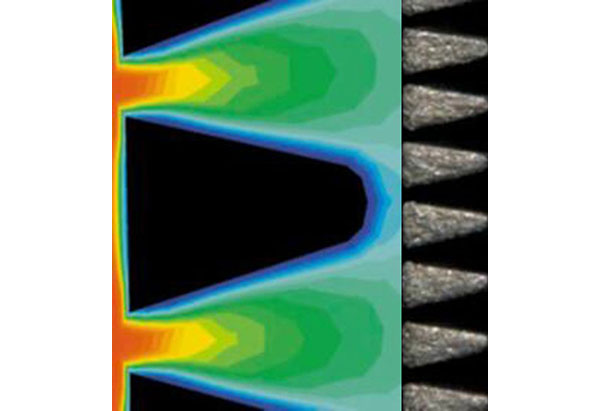

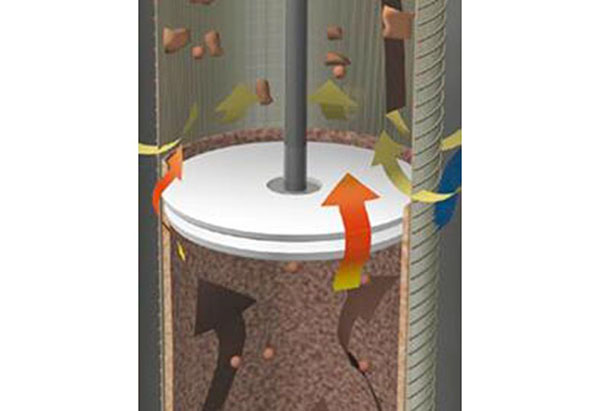

清洗閥打開，氣動驅動的活塞連同清洗盤一起進入過濾器濾芯區域；清洗盤和濾芯之間的間隙中速度大幅增加會導致靜壓下降（伯努利效應），在清洗盤的部分區域中，過濾器清潔側上的外部壓力高于清洗盤和濾芯之間區域中的外部壓力。再加上大大增加的流速，在過濾元件中產生“吸入效應”。

通過同時打開的清洗閥由此產生的壓降，污染物被沖出過濾器。

4）過濾和后面的清洗階段

當清洗盤到達其初始位置時，清洗閥保持打開狀態，這使剩余的顆粒離開過濾器；在清洗盤的向上運動期間，過濾器濾芯的下部區域也通過由伯努利原理產生的流動條件產生的自清洗效果來清洗。
